Microsoft Azure 에서 웹서버를 구축 시 "DNS" 를 활용하는 방법과 AWS Load Balancer와 유사하면서 차이점이 있는 "부하 분산 장치"를 구축해보는 실습을 해보겠다.
사전 시작으로 microsoft azure 의 Load Balancer(부하분산장치)는 aws 와 차이점이 있다.
Azure의 경우에는 Load Balancer에 소속된 가상머신들은 퍼블릭 ip로 외부에서 직접 접근할 수가 없다는 점이다. (반면, aws 는 퍼블릭ip로 각각의 인스턴스에 접근 할 수 있다.)
이러한 Azure 의 정책으로 RDP 로 접근할 때 Load Balancer 의 프론트엔드ip + 인바운드 NAT 규칙을 활용하여 Load Balancer를 거쳐 가상머신에 접근해야한다.
베스천의 개념과는 다르니 유념하자.
실습
1. 리소스 그룹 생성하기

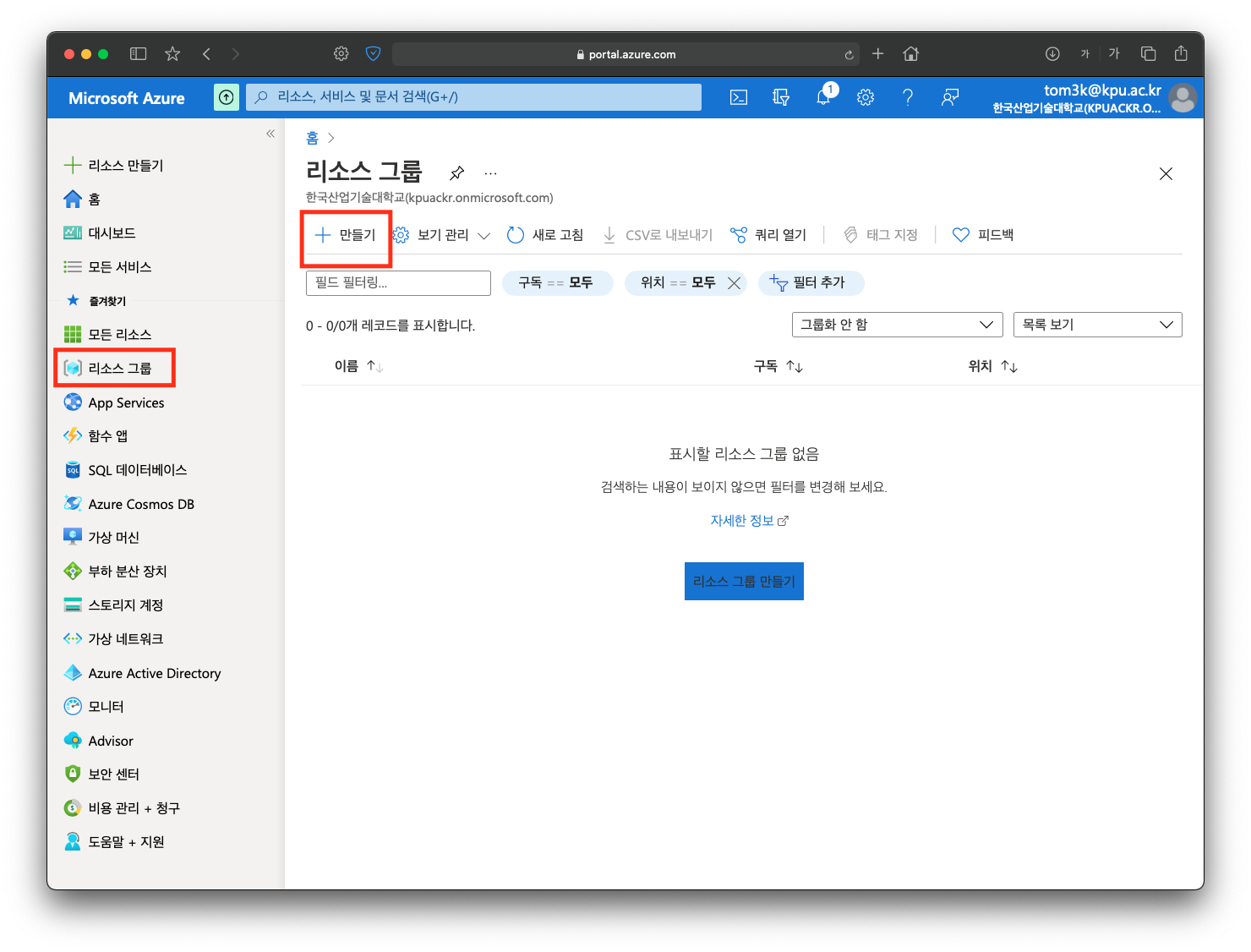

리소스 그룹 클릭 후 만들기

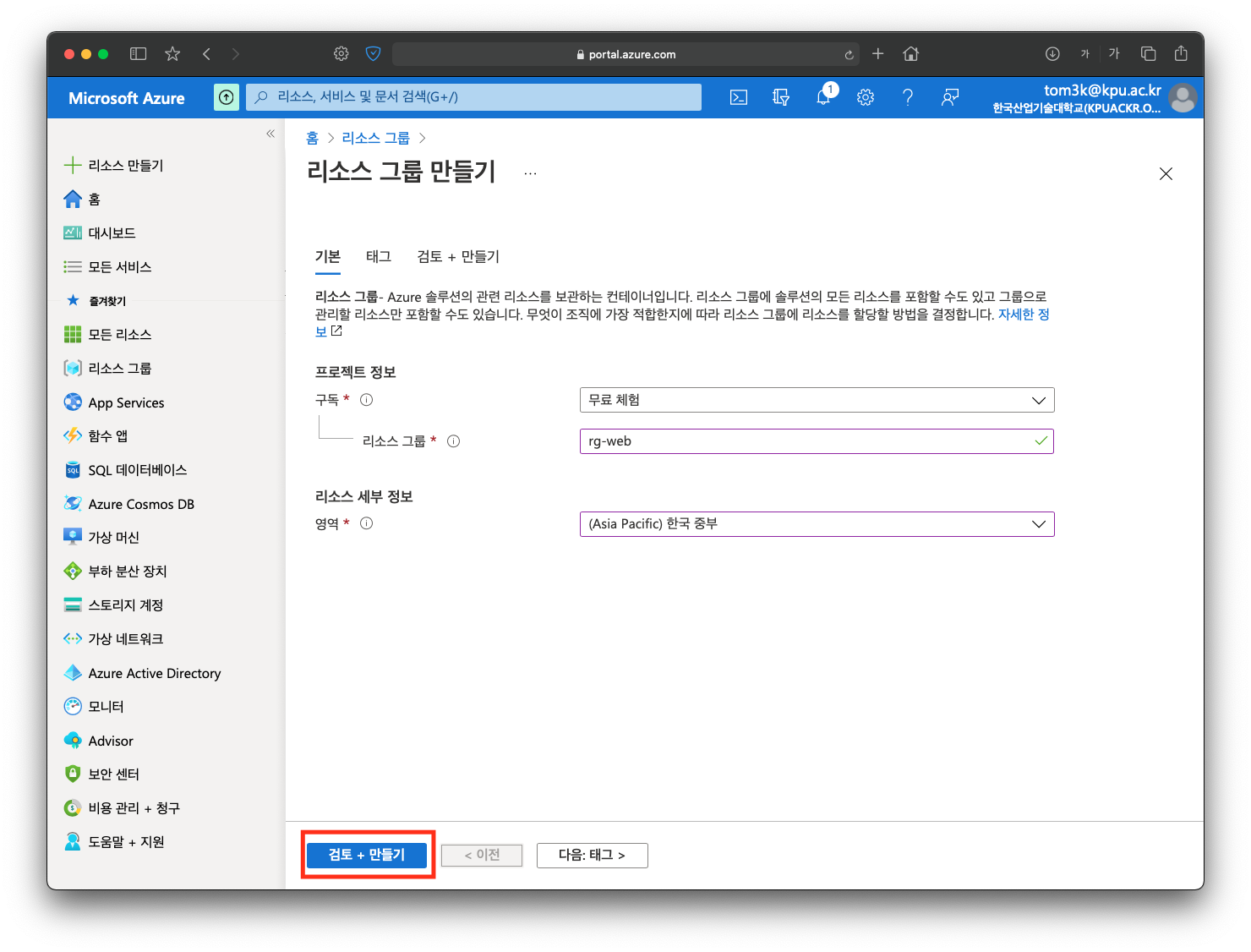

리소스 그룹 rg-web 입력 후 검토 + 만들기
리소스 그룹 만들기 성공.
2. 가상머신 만들기
가상 머신 클릭
가상머신 추가 클릭
만들었던 리소스 그룹으로 설정하고
이미지 "Windows 10 Pro, Version 21H1 - Gen 1" 사용하여 "web01", "web02" 가상 머신 설정.
관리자 계정은 RDP로 접속할 때 필요함
크레딧이 많다면 프리미엄 SSD 사용해도 무방.
네트워킹 설정 확인 및 다음 클릭
빠른 테스트 수행을 위해 부트 진단 - "사용 안 함" 클릭.
실제 사용한다면 부트 진단 권장.
Gen 1 으로 되어있는지 확인 후 다음.
태그는 선택사항. 다음 검토 + 만들기 클릭
가상머신 만들기.
web01 생성 확인 및
위와 같은 방법으로 web02 가상머신 추가 생성 확인
3. DNS 영역 설정
DNS 검색
(DNS 를 사용하지 않고 로드밸런서를 실습해도 무방. 도메인이 없다면 생략 가능.)
DNS 영역 만들기 클릭
자신이 가지고 있는 도메인을 "이름" 에 입력
확인 후 "리소스로 이동" 클릭
이름 서버1 ~ 4 주소 확인 후 복사
자신의 네임서버 설정에서 주소 변경
가비아에서 사용했음.
"레코드 집합" 클릭 후 web01 레코드 집합 추가하기
위와 같은 방법으로 web01, web02 ip 에 맞게 각각 생성
4. RDP 로 가상머신 접근하기
RDP 로 접속하기 위해 "Microsoft Remote Desktop" 애플리케이션 설치
(리눅스에서는 "Remmina" 사용하면 됌)
설치 후 PC name 에 자신의 web01 가상머신의 도메인 입력.
가상머신 생성 시 기입했던 사용자 아이디, 비밀번호 입력
web02 도 web01 과 같은 방법으로 추가
web01 로 접속 성공
5. 가상머신에서 Web Server 구축하기

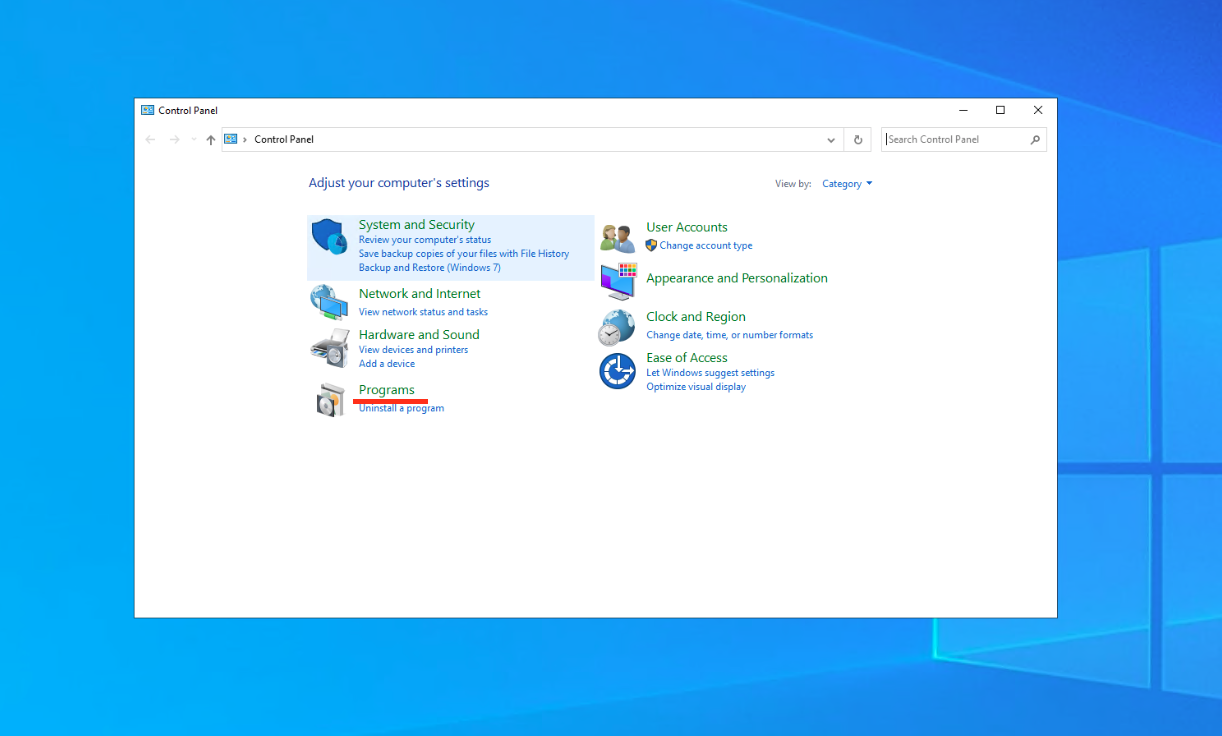

왼쪽 아래 검색 부분에 "control Panel" 입력 후 클릭
Programs 클릭
" Turn Windows features on or off " 클릭
" Internet Information Services " 체크 박스 활성화 후 OK 클릭
설치 완료 확인
왼쪽 아래 검색 창에 iis 입력 후 Internet Information Services Manager 선택

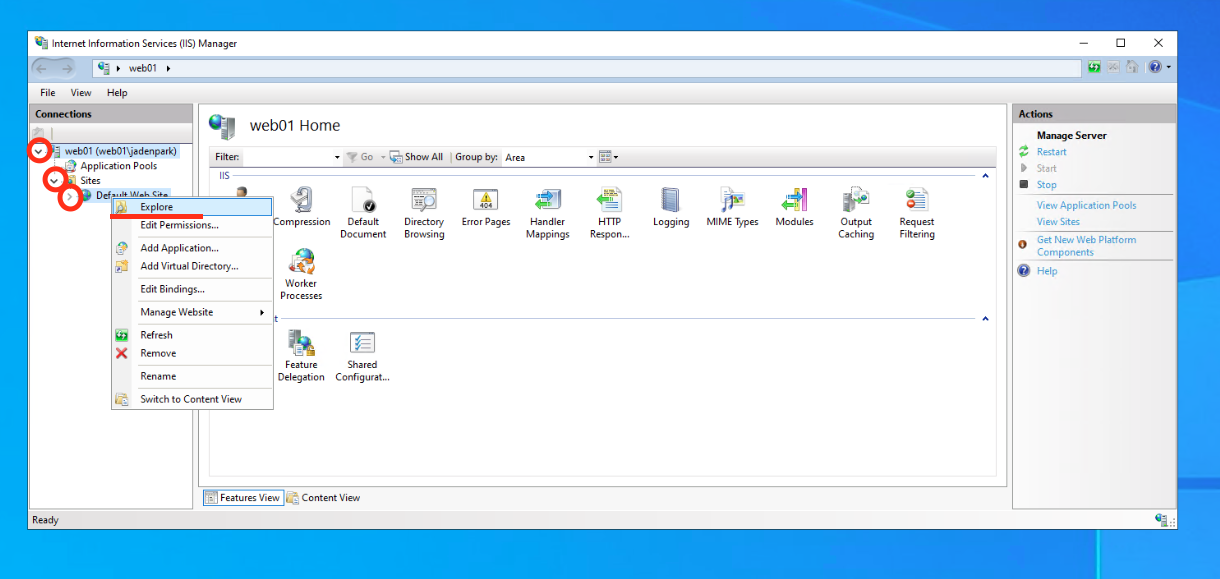

왼쪽에 빨간 동그라미(하단 열기) - "Default Web Site" 우클릭 - "Explore" 클릭
"View" 옵션창에서 - "File name extensions" 체크박스 활성화
우클릭 - New - Text Document 클릭
로드밸런서를 사용할 때 구분해서 볼 수 있게
web01 이라면 "Web01"
web02 이라면 "Web02"
내용 넣기
txt 파일 저장 후 이름 변경하여 확장자를 html 로 변경하여 index.html 생성
위와 같은 방법으로 web02 에서도 iis 설치 후 index.html 생성
5. 브라우저에서 도메인 입력하여 확인해보기
web01 도메인 브라우저에서 접근해보기.
web02 의 도메인으로 브라우저에서 접근해보기.
6. 로드밸런서 구축
본인의 가상머신에서 네트워킹 선택
NIC 공용 IP 에서 자신의 public IP 클릭
퍼블릭 ip 를 분리 및 삭제.
(로드밸런서 구성 시 외부에서 가상머신 퍼블릭IP로 직접 접근할 수 없는 Azure 로드밸런서 정책 때문)
web02 가상머신의 퍼블릭 IP 또한 분리 , 삭제
RDP 로 가상머신에 접근이 안되거나 연결해제가 되는 것을 확인할 수 있음
"부하 분산 장치" 선택 후 만들기 클릭
"lbw" 이름을 사용하여 로드 밸런서 검토 + 만들기 클릭
프론트엔드 IP 구성 클릭
IP 주소 확인 및 복사 해놓기.
위 DNS 설정부분처럼 "DNS 영역" 서비스 탭에 들어가서 "lbw-ip" 레코드 집합 추가
다시 "부하 분산 장치" 서비스탭으로 이동해서 "백 엔드 풀" - "추가" 클릭

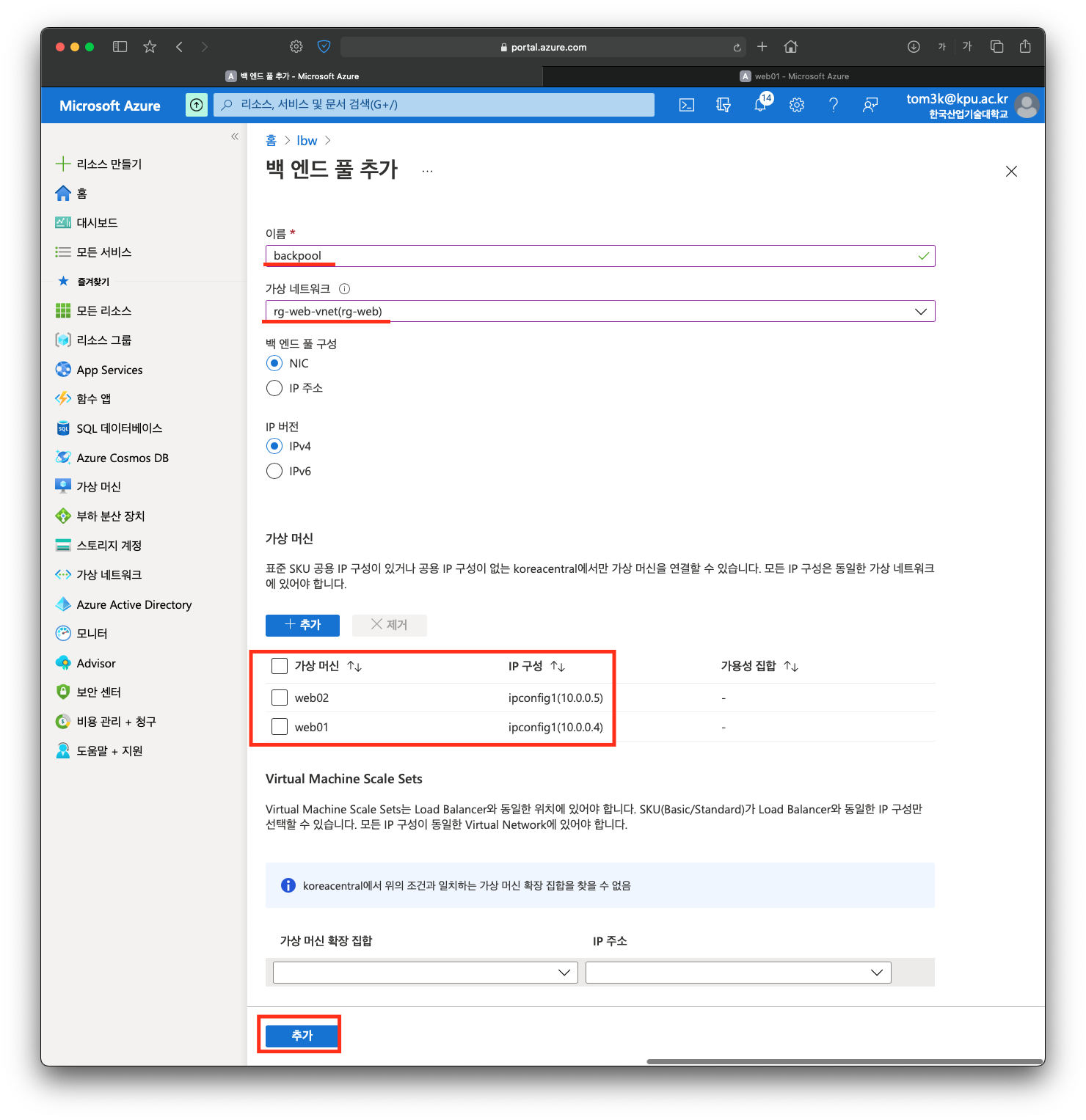

백 엔드 풀 추가 항목에서 "추가" 버튼을 눌러 "backpool" 이라는 이름으로 가상머신 "web02" 와 "web01" 추가.
"상태 프로브" 탭 선택 후 "추가" 클릭
HTTP 상태 프로브 추가하기
"부하 분산 규칙" 선택 후 "추가" 클릭
"lb-rule" 이라는 이름으로 HTTP 포트 부하 분산 규칙 추가.
"인바운드 NAT 규칙" 선택 후 "추가" 버튼 클릭
RDP 접속을 위해 추가하는 것
web01 의 RDP 포트를 33891 -> 3389 으로 설정
web02 의 RDP 포트는 33892 -> 3389 으로 설정
위와 같은 방법으로 web02 가상머신도 "인바운트 NAT 규칙" 생성
7. Load Balancer 작동 확인
터미널에서 curl www.도메인 으로 Load Balaner 가 잘 작동하는지 확인
웹에서 잘 작동하는지 확인.
인바운드 NAT 규칙이 잘 적용되었는지 확인하기 위해 33891 포트로 web01에 접근해보기
가상머신 추가 시 설정했던 사용자 이름과 비밀번호 입력
퍼블릭 IP가 없는 web01 에 Load Balaner 프론트 엔드 IP 를 통해 RDP 간접 접근이 가능한 것을 확인할 수 있음
-
